熱處理工藝中淬火的常用十種方法
發(fā)布時間： 2020-04-13 來源：洛陽順祥機械有限公司 點擊：1087
熱處理工藝中淬火的常用方法有十種，分別是單介質(水、油、空氣)淬火;雙介質淬火;馬氏體分級淬火;低于Ms點的馬氏體分級淬火法;貝氏體等溫淬火法;復合淬火法;預冷等溫淬火法;延遲冷卻淬火法;淬火自回火法;噴射淬火法等。
一、單介質(水、油、空氣)淬火

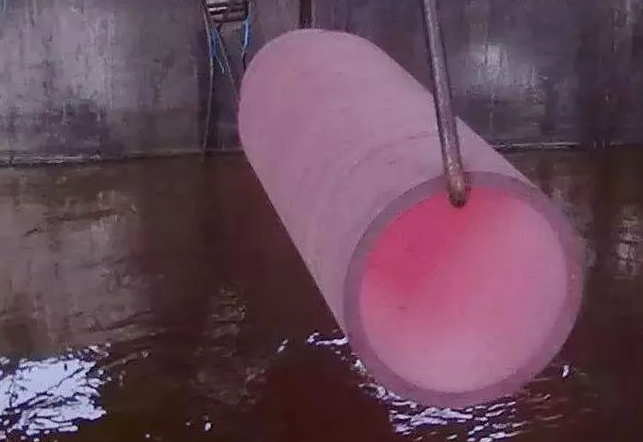

單介質(水、油、空氣)淬火：把已加熱到淬火溫度的工件淬人一種淬火介質，使其完全冷卻。這種是zui簡單的淬火方法，常用于形狀簡單的碳鋼和合金鋼工件。淬火介質根據零件傳熱系數大小、淬透性、尺寸、形狀等進行選擇。
二、雙介質淬火
雙介質淬火：把加熱到淬火溫度的工件，先在冷卻能力強的淬火介質中冷卻至接近Ms點，然后轉入慢冷的淬火介質中冷卻至室溫，以達到不同淬火冷卻溫度區(qū)間，并有比較理想的淬火冷卻速度。用于形狀復雜件或高碳鋼、合金鋼制作的大型工件，碳素工具鋼也多采用此法。常用冷卻介質有水-油、水-硝鹽、水-空氣、油-空氣，一般用水作快冷淬火介質，用油或空氣作慢冷淬火介質，較少采用空氣。
三、馬氏體分級淬火
馬氏體分級淬火：鋼材奧氏體化，隨之浸入溫度稍高或稍低于鋼的上馬氏點的液態(tài)介質(鹽浴或堿浴)中，保持適當時間，待鋼件的內、外層都達到介質溫度后取出空冷，過冷奧氏體緩慢轉變成馬氏體的淬火工藝。一般用于形狀復雜和變形要求嚴的小型工件，高速鋼和高合金鋼工模具也常用此法淬火。
四、低于Ms點的馬氏體分級淬火法
低于Ms點的馬氏體分級淬火法：浴槽溫度低于工件用鋼的Ms而高于Mf時，工件在該浴槽中冷卻較快，尺寸較大時仍可獲得和分級淬火相同的結果。常用于尺寸較大的低淬透性鋼工件。
五、貝氏體等溫淬火法
貝氏體等溫淬火法：將工件淬入該鋼下貝氏體溫度的浴槽中等溫，使其發(fā)生下貝氏體轉變，一般在浴槽中保溫30~60min。數控微信公號cncdar貝氏體等溫淬火工藝主要三個步驟：①奧氏體化處理;②奧氏體化后冷卻處理;③貝氏體等溫處理;常用于合金鋼、高碳鋼小尺寸零件及球墨鑄鐵件。
六、復合淬火法
復合淬火法：先將工件急冷至Ms以下得體積分數為10%~30%的馬氏體，然后在下貝氏體區(qū)等溫，使較大截面工件得到馬氏體和貝氏體組織，常用于合金工具鋼工件。
七、預冷等溫淬火法
預冷等溫淬火法：又稱升溫等溫淬火，零件先在溫度較低(大于Ms)浴槽中冷卻，然后轉入溫度較高的浴槽中，使奧氏體進行等溫轉變。適用于淬透性較差的鋼件或尺寸較大又必須進行等溫淬火的工件。
八、延遲冷卻淬火法
延遲冷卻淬火法：零件先在空氣、熱水、鹽浴中預冷到稍高于Ar3或Ar1溫度，然后進行單介質淬火。常用于形狀復雜各部位厚薄懸殊及要求變形小的零件。
九、淬火自回火法
淬火自回火法：將被處理工件全部加熱，但在淬火時僅將需要淬硬的部分(常為工作部位)浸入淬火液冷卻，數控微信公號cncdar待到未浸入部分火色消失的瞬間，立即取出在空氣中冷卻的淬火工藝。淬火自回火法利用心部未全部冷透的熱量傳到表面，使表面回火。常用于承受沖擊的工具如鏨子、沖子、錘子等。
十、噴射淬火法
噴射淬火法：向工件噴射水流的淬火方法，水流可大可小，根據所要求的淬火深度而定。噴射淬火法不會在工件表面形成蒸汽膜，這樣就能夠保證得到比昔通水中淬火更深的淬硬層。主要用于局部表面淬火。
